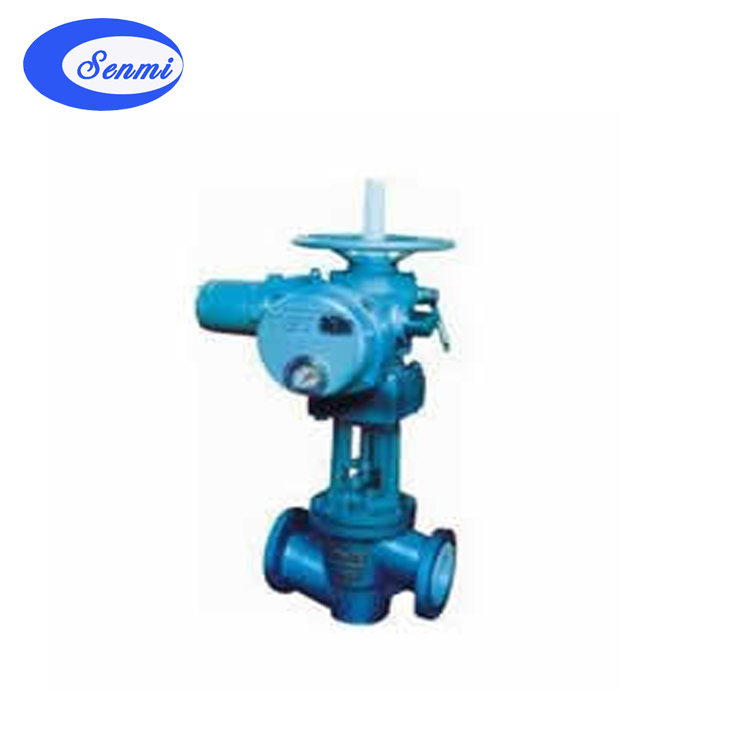

電動襯氟截止閥

截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來做接通或截斷管路中的介質，但不能做節流用

一、J941F電動襯氟截止閥 概述
　　截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來做接通或截斷管路中的介質，但不能做節流用。
　　J941F電動襯氟截止閥基本結構：
　　1.氟塑料襯里J41F46型直通式、J45F46直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
　　2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
二、J941F電動襯氟截止閥設計規范

遵循規范	STANDARD
設計與制造	GB 12238 /GB 12235
結構長度	GB 12221 (長—短系列)
法蘭尺寸	JB78/JB79 (GB.HG.SH)
壓力試驗	GB/T 13927
標志	GB 12220
供貨/td>	GB/T 12252

　　部件列表：1.閥體 2.閥蓋 3.閥體襯里 4.閥瓣 5.壓蓋子 6.連接板 7.閥桿 8.電動裝置

三、J941F電動襯氟截止閥 主要零件材料/h2>

零件名稱	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250/WCB	WCB	CF8	CF8M	CF3	CF3M
閥瓣、閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2 Ti	00Cr18Ni10	00Cr17Ni14Mo2
活街螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
襯里層/閥座	FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
填料	PTFE (F4) PTFE (F4)
填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
閥桿螺母	ZCuAl10Fe3 ZCuAl10Fe3
蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	HT200	HT200	WCC	WCC	WCC	WCC

　四、J941F電動襯氟截止閥 主要連接尺寸及重量

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	7
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7.5
25	1	160	115	85	65	2	16	4-φ14	120	245	270	8
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	14
50	2	230	160	125	100	3	20	4-φ18	160	295	330	19
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	27
80	3	310	195	160	135	3	22	4-φ18	240	395	445	42
100	4	350	215	180	155	3	22	8-φ18	240	450	490	50
125	5	400	245	210	185	3	24	8-φ18	280	525	555	64
150	6	480	280	240	210	3	24	8-φ23	320	605	645	85
200	8	495	335	295	265	3	26	8-φ23	360	645	765	105
250	10	622	390	350	320	3	28	12-φ23	400	685	805	135
300	12	698	440	400	368	4	28	12-φ23	400	710	814	155
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN1.6(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	275	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	325	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	605	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
PN2.5(MPa)
15	1/2	130	95	65	45	2	16	4-φ14	120	240	270	7.5
20	3/4	150	105	75	55	2	16	4-φ14	120	245	275	8
25	1	160	115	85	65	2	16	4-φ14	140	250	290	9
32	11/4	180	135	100	78	2	18	4-φ18	160	260	325	13
40	11/2	200	145	110	85	2	18	4-φ18	180	285	335	15
50	2	230	160	125	100	3	20	4-φ18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-φ18	240	355	400	28
80	3	310	195	160	135	3	22	8-φ18	280	400	450	42
100	4	350	230	180	160	3	24	8-φ23	320	455	495	57
125	5	400	270	210	188	3	28	8-φ25	320	560	560	71
150	6	480	300	240	218	3	30	8-φ25	360
