H76W/H 對夾式雙瓣止回閥
H76W/H 蝶式止回閥
一、對夾式雙瓣止回閥 產品概述
SENMI閥門公司生產的 對夾式雙瓣止回閥 也成為蝶式止回閥，對夾式雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。蝶式止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

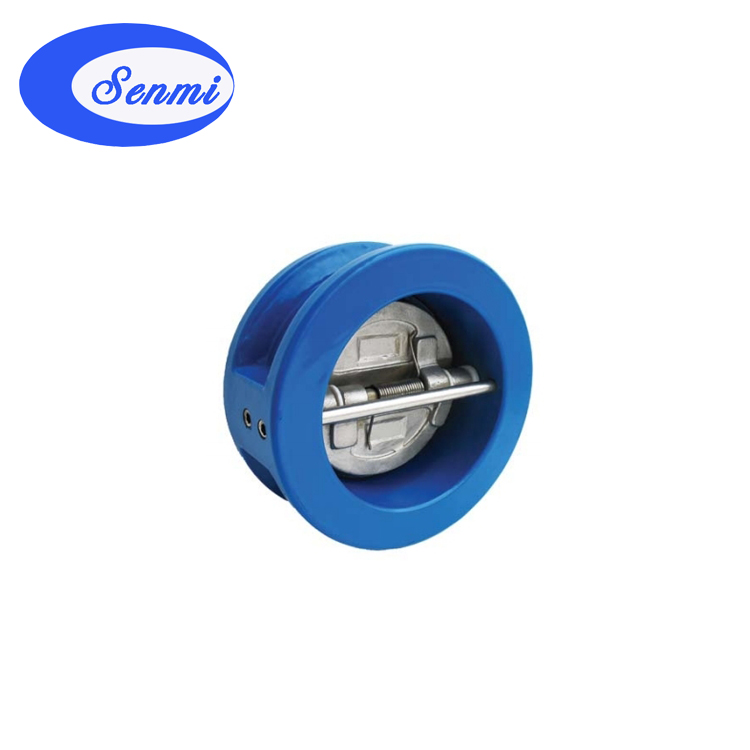

對夾雙瓣止回閥 ( 蝶式止回閥 )
對夾雙瓣止回閥 ( 結構圖 )
二、對夾式雙瓣止回閥 主要技術參數
公稱通徑
DN(mm)
50~1200
公稱壓力
PN(MPa)
1.0
1.6
2.5
4.0
試驗壓力 Ps(MPa)
強度試驗
1.5
2.4
3.75
6.0
密封試驗
1.1
1.76
2.75
4.4
適用介質
水、蒸汽、油品、污水、酸堿類
適用溫度
橡膠密封面( X ) -20 ℃ ~120 ℃ 合金鋼密封面( H )主體碳鋼 -29 ℃ ~425 ℃ 不銹鋼主體用于酸類介質 -29 ℃ ~200 ℃
三、對夾式雙瓣止回閥 主要零件材料
名稱
材料
閥體
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥板
閥桿
碳鋼、 2Cr13 、不銹鋼、鉻鎳鉬鈦鋼
密封圈
橡膠、不銹鋼、合金鋼
彈簧
60Si2Mn 、 3Cr13 、 17-7PH 、 INCONEL
四、對夾式雙瓣止回閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)， 3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
