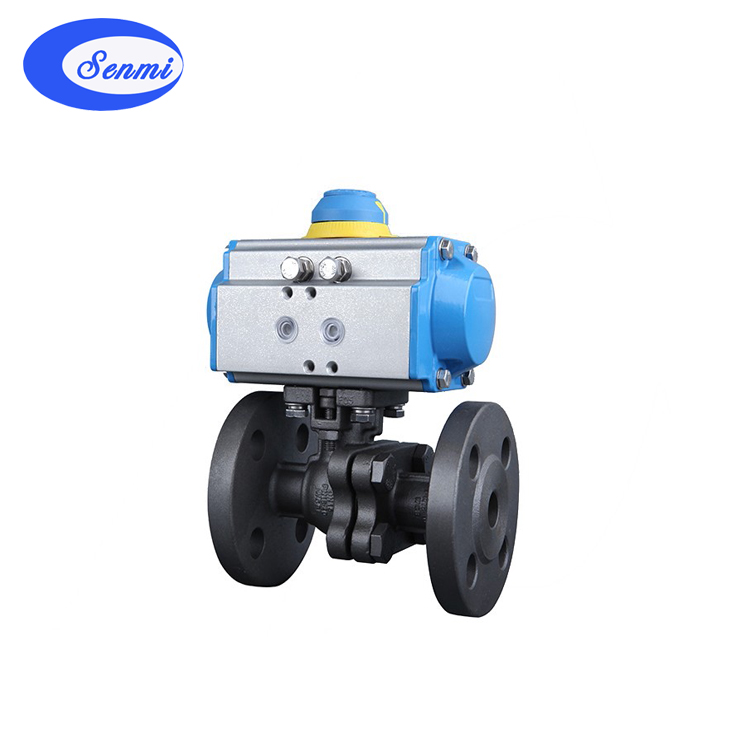

氣動O型切斷球閥簡介 ：氣動O型切斷球閥是由單作用氣動活塞式執行器和浮動球閥組成。常用于要求快速關閉管路介質流通的場合，具有緊急復位功能，可在遇到突發故障失去氣源時，快速關閉閥門。防止介質倒流。該氣動O型球閥是工業自動化控制系統中的重要執行機構，主要以壓縮空氣為動力源，且執行速度非?？?、具有高精準的關閉功能、可嚴密切斷管路中的流體，是就地控制或者是遠程控制重要的執行單元，安全又可靠。

氣動O型切斷球閥特點：

（1）氣動O型球閥可根據使用要求來選擇，可選用金屬密封或軟密封結構，滿足不同的工況場合。

（2）密封性能極佳，結構簡單易于密封。且密封能力隨著介質壓力增高而增大。

（3）流體阻力小、采用球閥閥體是所有閥門類中流體阻力最小的一種。球閥全開時與管路形成全通道，介質基本可以毫無阻力的流過。

（4）不僅能控制氣體、液體和蒸汽等介質，也適用控制污水和含有顆粒的介質。

（5）由于球閥本身具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

（6）防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

（7）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

氣動O型切斷球閥技術參數表：

閥體形式：直通鑄造球型閥

公稱通徑：DN15～300mm，DN300以上選用固定球閥

公稱壓力：PN1.6、2.5、4.0、6.4 MPa；

驅動方式：04Mpa-0.7Mpa（可帶手動裝置）

連接形式：法蘭式、螺紋連接

適用溫度：軟密封≤180C°，金屬密封≤450C°

閥體材質：碳鋼，不銹鋼304、316、316L

閥蓋形式：整體式

壓蓋型式：螺栓壓緊式

密封填料：聚四氟乙烯填料、增強聚四氟乙烯填料、石棉編織填料、柔性石墨

閥芯形式：O型球體閥芯

流量特性：快開特性

適用范圍：液體、燃氣、蒸汽、油品、腐蝕性介質等。

作用形式：開關型（開關兩位切斷）、單作用（彈簧復位功能）、雙作用（氣開氣關）

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

泄露量 Q：軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準

氣動O型切斷球閥的安裝方法：

1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 　　

2、安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝。 　　

3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會(huì )損壞閥座和球）

4、氣動O型球閥在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

5、氣動O型球閥應安裝在管道的水平方向或垂直方向。 　　

6、氣動O型球閥安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 　　

7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
