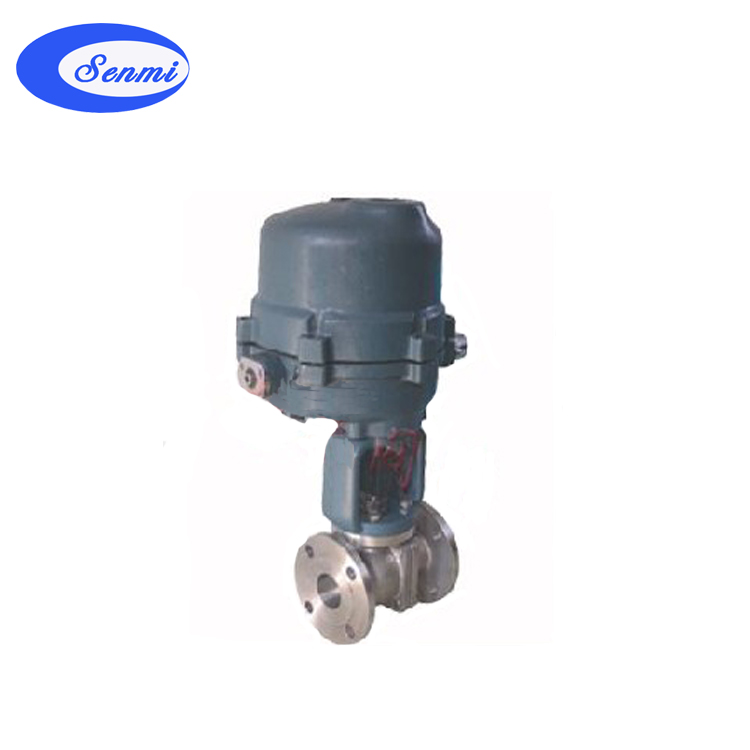

蒸汽電動O型防爆球閥，蒸汽電動防爆球閥

SMRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。

電動O型球閥 結構特點及應用范圍

ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。

電動防爆球閥 設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

電動防爆球閥 主要技術參數

公稱通徑 mm		15	20	25	32	40	50	65	80	100
額定流量系數Kv		20	38	72	110	170	270	380	510	940
公稱壓力 MPa		1.0；1.6；2.5；4.0；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
	PN40	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

電動防爆球閥 執行器主要技術參數

類別	型號	輸出力矩 N.m	動作時間 S/90°	技術參數
普通型	361RSA-05 341RSA-05	50	17	電源：220±10%Va.c.50Hz 驅動電機：交流可逆電機輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
	361RSB-10 341RSB-10	100	18
	361RSC-30 341RSC-30	300	24
	361RSD-150 341RSD-150	1500	42
防爆型	361RXB-10 341RXB-10	100	18

電動防爆球閥 主要外形尺寸

PN16電動防爆球閥外形尺寸

公稱通徑	L	D	D1	D2	n-d	H	D3
15	130	95	65	46	4-φ14	322	260
20	140	105	75	56	4-φ14	325	260
25	150	115	85	65	4-φ14	333	260
32	164	135	100	76	4-φ18	427	290
40	180	145	110	84	4-φ18	448	290
50	200	160	125	99	4-φ18	456	290
65	220	185	145	118	4-φ18	495	380
80	250	195	160	132	8-φ18	535	380
100	280	215	180	156	8-φ18	568	380
125	320	245	210	184	8-φ18	635	380
150	360	280	240	211	8-φ22	700	380
200	400	335	295	266	12-φ22	860	520

PN40電動防爆球閥外形尺寸

公稱通徑	L	D	D1	D2	n-d	H	D3
20	140	105	75	65	4-φ14	366	290
25	150	115	86	76	4-φ18	366.5	290
32	180	140	100	84	4-φ18	426	380
40	200	150	110	99	4-φ18	506	380
50	220	165	125	118	4-φ18	516	380
65	250	185	145	132	8-φ18	610	520
80	280	200	160	156	8-φ18	670	520
100	320	235	190	184	8-φ22	698	520
125	400	270	220	211	8-φ26	710	520
150	400	300	250	284	8-φ26	730	520

電動防爆球閥 訂貨須知　

1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
