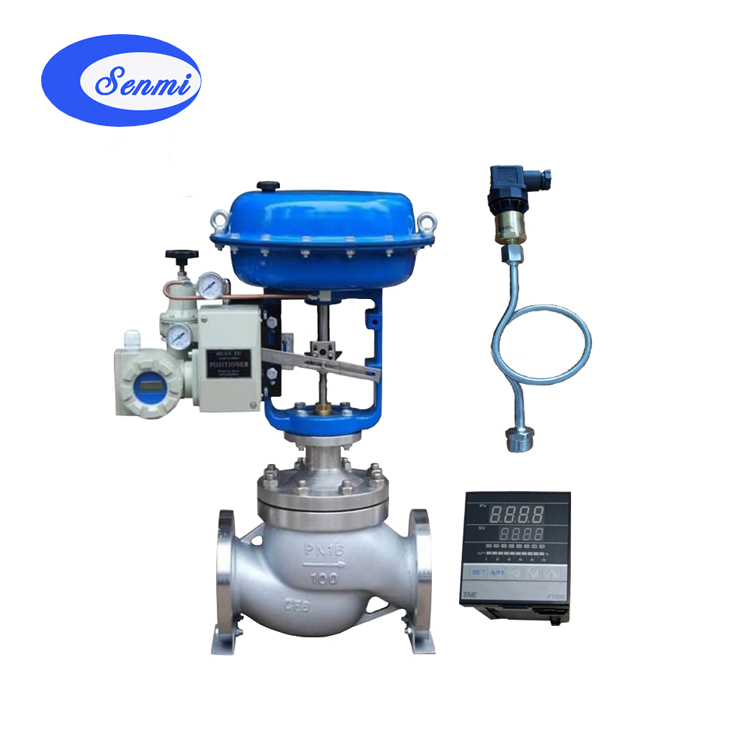

SMZJYP氣動壓力調節閥 是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用多彈簧氣動薄膜執行機構，執行機構高度低、重量輕、裝備簡便。 氣動壓力調節閥 閥芯采用籠式套筒閥芯，將氣源壓力變換為閥芯的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力連續調節。氣動壓力調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。
氣動壓力調節閥主要技術參數閥體
閥體形式
直通鑄造球型閥
公稱通徑
DN20～300mm
公稱壓力
PN1.6、2.5、4.0、6.4MPa
法蘭標準
GB/T9113、 JB/T79
連接形式
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內件
閥芯形式
籠式套筒型閥芯
流量特性
線性、等百分比
氣動壓力調節閥執行機構及附件、作用形式
執行器型式
ZHA/B多彈簧簿膜執行機構
執行器型號
ZHA/B-22
ZHA/B-23
ZHAB-34
ZHA/B-45
ZHA/B-56
有效面積(cm2)
350
560
900
1400
行程
10、16
25
40
40、60
100
彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240
膜片材料
丁青橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140～400KPa
氣源接口
RC1/4"
環境溫度
-30～+70℃
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
主要零件材料及結構圖
1
閥體
WCB
CF8
CF8M
CF3M
2
墊片
PTFE/金屬石墨墊片
3
閥籠
304
316
316L
4
閥芯
5
導向套
6
閥蓋
7
閥桿
8
填料
PTFE/柔性石墨
9
彈簧
65Mn
10
螺母
氣動壓力調節閥主要性能指標
項目
不帶定位器
帶定位器
基本誤差%
±5.0
±1.0
回差%
≤3.0
≤1.0
死區%
≤0.4
始終點偏差%
氣開
始點
±2.5
氣關
終點
額定行程偏差%
≤2.5
泄露量L/h
0.01%×閥額定容量
可調范圍R
30：1
額定流量系數Kv、額定行程、配用執行器型號
公稱通徑 DN(mm)
20
32
50
65
80
125
150
200
250
300
閥座直徑 dN(mm)
額定流量系數KV
直線
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
等百分
6.3
16
63
155
370
580
1300
額定行程
60
配用執行器型號
ZHA/B-34
主要外形及連接尺寸
L
PN16/25
181
184
222
254
276
298
352
410
451
550
640
880
PN40
194
197
235
267
292
317
368
425
473
760
910
PN64
206
210
251
286
311
337
394
508
670
810
950
H
52.5
57.5
75
85.5
92.5
142.5
158
170
195
230
82.5
117.5
167.5
187.5
205
245
85
90
102.5
107.5
172.5
207.5
260
H1
132
179
214
221
234
270
294
331
390
450
H2
380
510
650
H3
180
236
310
L1
280
475
A
282
360
470
C
220
320
400
