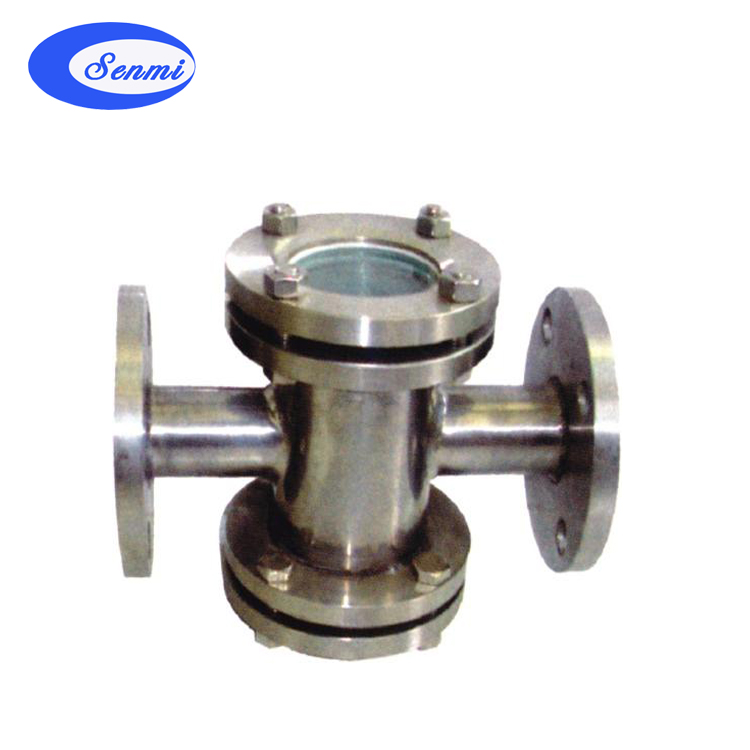

直通擺板視鏡   (擺板水流指示器) SJ-BB 型	俯視圖	頂視圖

直通擺板視鏡主要外型尺寸：

直通擺板視鏡主要用途：
      視鏡用于石油、化工、化纖、醫藥、食品等工業生產裝置中，,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
直通擺板視鏡主要技術參數：
      1、殼體材質：碳鋼、不銹鋼(SUS304、SUS304L、SUS316、SUS316L)、襯氟、塑料(PP、PVC等)。
      2、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。
    3、工作溫度：
      鈉鈣玻璃的高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
      硼硅玻璃的高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
      石英玻璃的高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃。
    4、操作壓力：鈉鈣玻璃：0.6Mpa。
    5、硼硅玻璃：0.6~1.0Mpa。
    6、石英玻璃：0.6~2.5Mpa。
    7、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。
    8、法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定，請注明壓力等級)
    9、制造、檢測標準：參照《HGJ501-86壓力容器視鏡》設計制造和驗收。
直能擺板視鏡用戶注意事項：
      1、視鏡安裝   焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。
      2、視鏡鏡片安裝   確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。
      3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。
      4、安裝后不能對視鏡有其它的附加壓力，否則會(huì )造成視鏡受力不均勻，導致視鏡玻璃破裂。
訂貨需知：
      訂貨時請注明：產品名稱、公稱通徑、材質、壓力等級、法蘭標準、工作溫度等。
