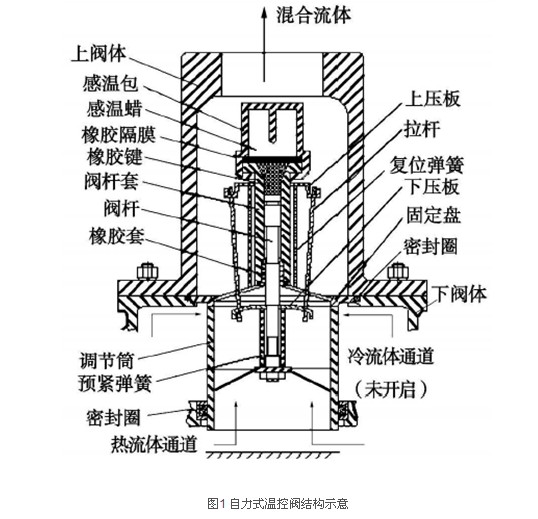

上海沃中自力式溫控閥的結構如圖1所示。感溫包是核心部件，它既是流體的感溫元件，又是閥門的驅動元件，由感溫蠟與銅沫混合物組成，其中銅沫主要起導熱作用，可使感溫包內、外的熱量快速傳遞及均勻分布。驅動力基于溫度升高時蠟熔化的體積膨脹。感溫蠟的體積變化被錐形橡膠鍵放大，并傳給閥桿，改變調節筒的位移量，進而改變冷熱流體的流量，直到達到預定溫度。感溫蠟與橡膠鍵之間設有一層橡膠隔膜，起隔離作用。

該自力式溫控閥為三通閥，兩進一出。熱流體首先進入溫控閥（此時冷流體通道還處于關閉狀態），通過調節筒內腔流經感溫包。當感溫包感知熱流體的溫度高于設 定溫度值時，其內填的感溫蠟發生相變，體積膨脹，通過推動閥桿使調節筒產生位移，同時打開冷流體通道（熱流體通道變?。?，于是冷流體流入溫控閥，并與熱流 體進行混合。冷、熱流體混合后，還要經過一小段空腔才到達感溫包，通過熱交換溫度達到一定值后，混合流體再經過感溫包與溫控閥出口之間的空腔室，終流出 溫控閥。反之，當混合流體溫度隨著冷流體與熱流體的混合而下降時，感溫蠟體積收縮，在復位彈簧的作用下快速關小冷流體進口通道，開大熱流體進口通道，保證 混合后的流體溫度始格單元。

終維持在給定的溫度值。由此可見，閥桿的位移是蠟質感溫驅動元件溫度的函數。溫度變化使閥桿和調節筒不斷運動，調節冷熱流體的流量，實現對混合流體的溫度控制。
